Beschreibung
Artikelnr. | 031-1BB90 |

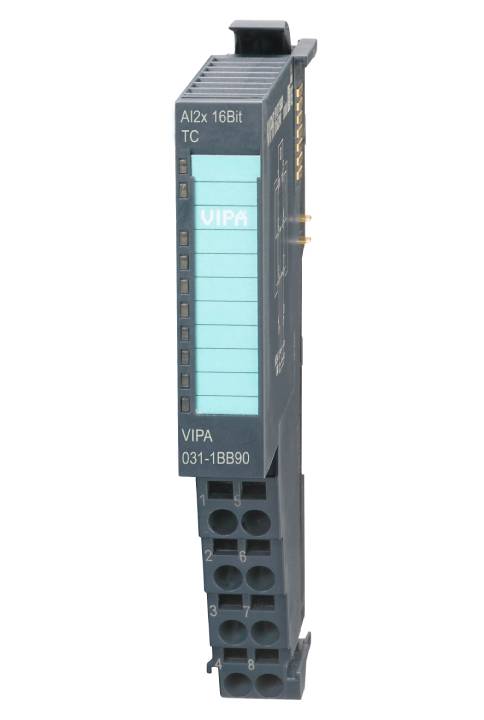

Bezeichnung | SM 031 – Analoge Eingabe |
Modulkennung | 0403 1543 |
Allgemeine Informationen |
|
Hinweis | – |
Features | 2x AI 16 Bit Spannung -80 mV…+80 mV TC Typ J, K, N, R, S, T, B, C, E, L |
Stromaufnahme/Verlustleistung |
|
Stromaufnahme aus Rückwandbus | 85 mA |
Verlustleistung | 1,1 W |
Technische Daten Analoge Eingänge |
|
Anzahl Eingänge | 2 |
Leitungslänge geschirmt | 200 m |
Lastnennspannung | DC 24 V |
Stromaufnahme aus Lastspannung L+ (ohne Last) | 30 mA |
Spannungseingänge | – |
min. Eingangswiderstand im Spannungsbereich | 10 MΩ |
Eingangsspannungsbereiche | -80 mV … +80 mV |
Gebrauchsfehlergrenze Spannungsbereiche | ±0,3% |
Gebrauchsfehlergrenze Spannungsbereiche mit SFU | ±0,1% |
Grundfehlergrenze Spannungsbereiche | ±0,25% |
Grundfehlergrenze Spannungsbereiche mit SFU | ±0,05% |
Zerstörgrenze Spannung | max. 20V |
Stromeingänge | – |
max. Eingangswiderstand im Strombereich | – |
Eingangsstrombereiche | – |
Gebrauchsfehlergrenze Strombereiche | – |
Gebrauchsfehlergrenze Strombereiche mit SFU | – |
Grundfehlergrenze Strombereiche | – |
Grundfehlergrenze Strombereiche mit SFU | – |
Zerstörgrenze Stromeingänge (Spannung) | – |
Zerstörgrenze Stromeingänge (Strom) | – |
Widerstandseingänge | – |
Widerstandsbereiche | – |
Gebrauchsfehlergrenze Widerstandsbereiche | – |
Gebrauchsfehlergrenze Widerstandsbereiche mit SFU | – |
Grundfehlergrenze Widerstandsbereiche | – |
Grundfehlergrenze Widerstandsbereiche mit SFU | – |
Zerstörgrenze Widerstandseingänge | – |
Widerstandsthermometereingänge | – |
Widerstandsthermometerbereiche | – |
Gebrauchsfehlergrenze Widerstandsthermometerbereiche | – |
Gebrauchsfehlergrenze Widerstandsthermometerbereiche mit SFU | – |
Grundfehlergrenze Widerstandsthermometerbereiche | – |
Grundfehlergrenze Widerstandsthermometerbereiche mit SFU | – |
Zerstörgrenze Widerstandsthermometereingänge | – |
Thermoelementeingänge | |
Thermoelementbereiche | Typ B Typ C Typ E Typ J Typ K Typ L Typ N Typ R Typ S Typ T |
Gebrauchsfehlergrenze Thermoelementbereiche | Typ E, L, T, J, K, N: ±2,5K / Typ B, C, R, S: ±8,0K␍ |
Gebrauchsfehlergrenze Thermoelementbereiche mit SFU | Typ E, L, T, J, K, N: ±1,5K / Typ B, C, R, S: ±4,0K |
Grundfehlergrenze Thermoelementbereiche | Typ E, L, T, J, K, N: ±2,0K / Typ B, C, R, S: ±7,0K |
Grundfehlergrenze Thermoelementbereiche mit SFU | Typ E, L, T, J, K, N: ±1,0K / Typ B, C, R, S: ±3,0K |
Zerstörgrenze Thermoelementeingänge | max. 20V |
Temperaturkompensation parametrierbar | |
Temperaturkompensation extern | |
Temperaturkompensation intern | |
Temperaturfehler der internen Kompensation | 1 K |
Technische Einheit der Temperaturmessung | °C, °F, K |
Auflösung in Bit | 16 |
Messprinzip | Sigma-Delta |
Grundwandlungszeit | 4,2…324,1 ms (50 Hz) 3,8…270,5 ms (60 Hz) pro Kanal |
Störspannungsunterdrückung für Frequenz | >90dB bei 50Hz (UCM<10V) |
Status, Alarm, Diagnosen |
|
Statusanzeige | ja |
Alarme | ja |
Prozessalarm | ja, parametrierbar |
Diagnosealarm | ja, parametrierbar |
Diagnosefunktion | ja |
Diagnoseinformation auslesbar | möglich |
Modulstatus | grüne LED |
Modulfehleranzeige | rote LED |
Kanalfehleranzeige | rote LED pro Kanal |
Potenzialtrennung |
|
zwischen den Kanälen | – |
zwischen den Kanälen in Gruppen zu | – |
zwischen Kanälen und Rückwandbus | |
zwischen Kanälen und Spannungsversorgung | – |
max. Potenzialdifferenz zwischen Stromkreisen | – |
max. Potenzialdifferenz zwischen Eingängen (Ucm) | DC 75 V/ AC 50 V |
max. Potenzialdifferenz zwischen Mana und Mintern (Uiso) | – |
max. Potenzialdifferenz zwischen Eingängen und Mana (Ucm) | – |
max. Potenzialdifferenz zwischen Eingängen und Mintern (Uiso) | DC 75 V/ AC 50 V |
max. Potenzialdifferenz zwischen Mintern und Ausgängen | – |
Isolierung geprüft mit | DC 500 V |
Technische Daten Geberversorgung |
|
Anzahl Ausgänge | – |
Ausgangsspannung (typ) | – |
Ausgangsspannung (Nennwert) | – |
Kurzschlussschutz | – |
Potenzialbindung | – |
Datengrößen |
|
Eingangsbytes | 4 |
Ausgangsbytes | 0 |
Parameterbytes | 22 |
Diagnosebytes | 20 |
Gehäuse |
|
Material | PPE / PPE GF10 |
Befestigung | Profilschiene 35mm |
Mechanische Daten |
|
Abmessungen (BxHxT) | 12,9 mm x 109 mm x 76,5 mm |
Gewicht Netto | 58 g |
Gewicht inklusive Zubehör | 58 g |
Gewicht Brutto | 72 g |
Umgebungsbedingungen |
|
Betriebstemperatur | 0 °C bis 60 °C |
Lagertemperatur | -25 °C bis 70 °C |
Zertifizierungen |
|
Zertifizierung nach UL | ja |
Zertifizierung nach KC | ja |
