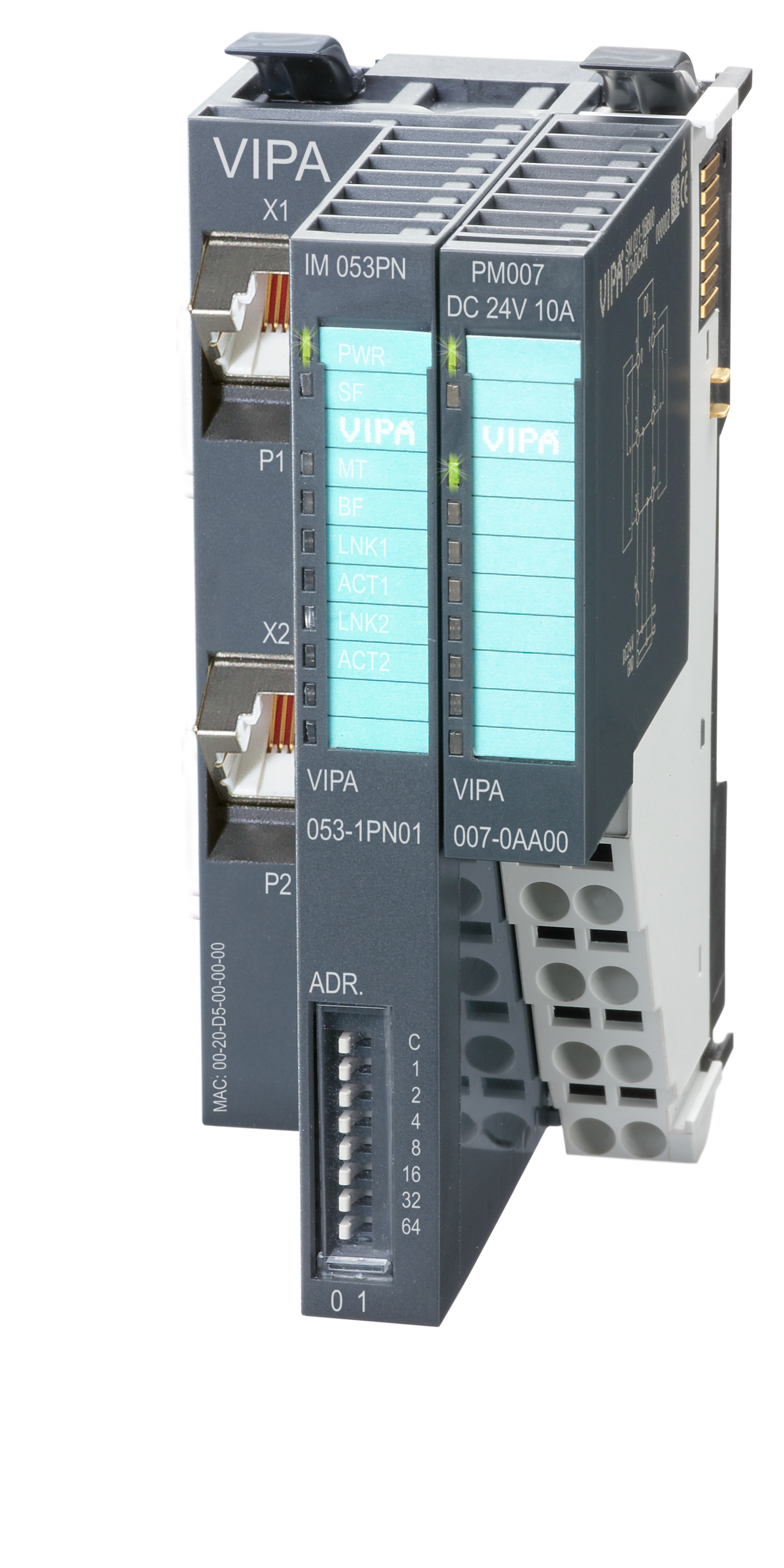

IM 053 – PROFINET-IO-Slave – 053-1PN01

  • 2-Port Switch integriert
  • Bis zu 64 Peripherie-Module
  • Übertragungsrate 100MBit/s vollduplex
  • Unterstützt MRP-Slave als MRP-Client, FMM (Free Module Mapping), Easy Maintenance
  • Unterstützt Shared Devices mit bis zu 3 Verbindungen
  • Unterstützt IRT (Isochronous Real-Time-Kommunikation)
  • Unterstützt Multiple und Single Write (azyklische Kommunikation)
  • Webserver integriert
  • Integriertes DC 24V Netzteil zur Elektronik- und Leistungsversorgung der Peripherie-Module
  • LEDs zur Statusanzeige
Artikelnummer: 053-1PN01 Kategorien: , ,

Beschreibung

Artikelnr. 053-1PN01
Bezeichnung IM 053PN – PROFINET-IO-Slave
Modulkennung

Allgemeine Informationen

Hinweis
Features 2-Port Switch integriert
Bis zu 64 Peripherie-Module
Übertragungsrate 100MBit/s vollduplex
Unterstützt MRP-Slave als MRP-Client, FMM (Free Module Mapping), Easy Maintenance
Unterstützt Shared Devices mit bis zu 3 Verbindungen
Unterstützt IRT (Isochronous Real-Time-Kommunikation)
Unterstützt Multiple und Single Write (azyklische Kommunikation)
Webserver integriert
Integriertes DC 24V Netzteil zur Elektronik- und Leistungsversorgung der Peripherie-Module
LEDs zur Statusanzeige

Technische Daten Stromversorgung

Versorgungsspannung (Nennwert) DC 24 V
Versorgungsspannung (zulässiger Bereich) DC 20,4…28,8 V
Verpolschutz
Stromaufnahme (im Leerlauf) 95 mA
Stromaufnahme (Nennwert) 0,95 A
Einschaltstrom 3,9 A
I²t 0,14 A²s
max. Stromabgabe am Rückwandbus 3 A
max. Stromabgabe Lastversorgung 10 A
Verlustleistung 3 W

Status, Alarm, Diagnosen

Statusanzeige ja
Alarme ja, parametrierbar
Prozessalarm ja, parametrierbar
Diagnosealarm ja, parametrierbar
Diagnosefunktion ja, parametrierbar
Diagnoseinformation auslesbar möglich
Versorgungsspannungsanzeige grüne LED
Wartungsanzeige gelbe LED
Sammelfehleranzeige rote SF-LED
Kanalfehleranzeige keine

Ausbau

Baugruppenträger max. 1
Baugruppen je Baugruppenträger 64
Anzahl Digitalbaugruppen, max. 64
Anzahl Analogbaugruppen, max. 64

Kommunikation

Feldbus PROFINET-IO
Physik Ethernet 100 MBit
Anschluss 2 x RJ45
Topologie
Potenzialgetrennt
Teilnehmeranzahl, max.
Teilnehmeradresse
Übertragungsgeschwindigkeit, min. 100 Mbit/s
Übertragungsgeschwindigkeit, max. 100 Mbit/s
Adressbereich Eingänge, max. 512 Byte
Adressbereich Ausgänge, max. 512 Byte
Anzahl TxPDOs, max.
Anzahl RxPDOs, max.

Funktionalität MECHATROLINK-III Slave

Unterstütztes Profil
Unterstützter Übertragungszyklus
Zyklische Datengröße pro Knoten
Max. Anzahl der Knoten
Unterstützte Kommunikationsmethode
Unterstütztes Kommando „Cyclic“
Unterstütztes Kommando „Event driven“
Unterstütztes Kommando „Message“

Datengrößen

Eingangsbytes
Ausgangsbytes
Parameterbytes
Diagnosebytes

Gehäuse

Material PPE / PPE GF10
Befestigung Profilschiene 35mm

Mechanische Daten

Abmessungen (BxHxT) 48,5 mm x 109 mm x 76,5 mm
Gewicht Netto 167,5 g
Gewicht inklusive Zubehör 167,5 g
Gewicht Brutto 185 g

Umgebungsbedingungen

Betriebstemperatur 0 °C bis 60 °C
Lagertemperatur -25 °C bis 70 °C

Zertifizierungen

Zertifizierung nach UL ja
Zertifizierung nach KC ja
