Beschreibung

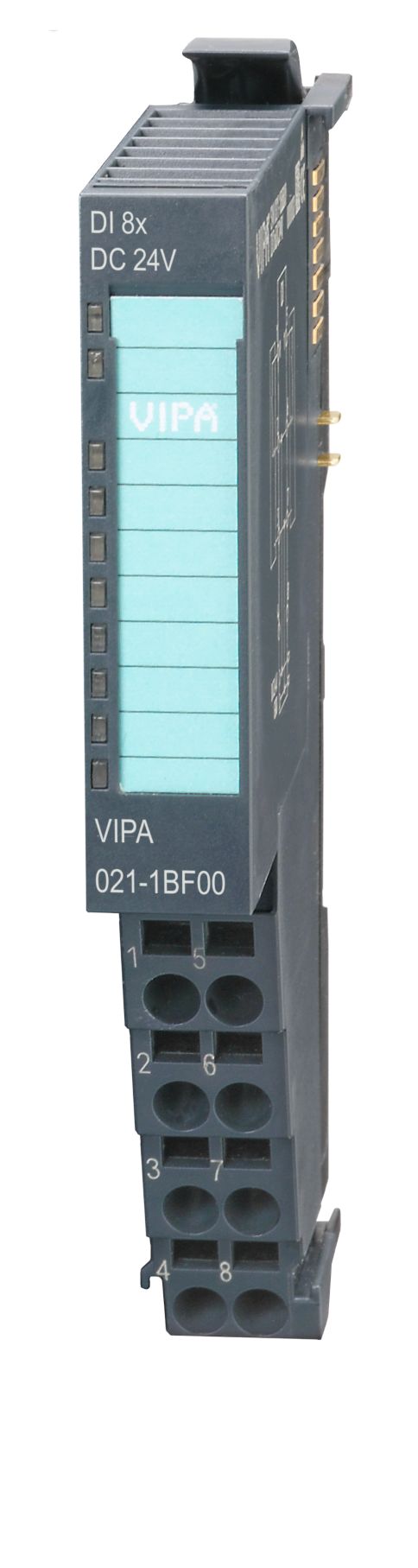

| Artikelnr. | 021-1BF00 |
| Bezeichnung | SM 021 – Digitale Eingabe |
| Modulkennung | 0005 9FC1 |
Allgemeine Informationen |
|
| Hinweis | – |
| Features | 8x DI DC 24 V |
Stromaufnahme/Verlustleistung |
|
| Stromaufnahme aus Rückwandbus | 65 mA |
| Verlustleistung | 0,9 W |
Technische Daten digitale Eingänge |
|
| Anzahl Eingänge | 8 |
| Leitungslänge geschirmt | 1000 m |
| Leitungslänge ungeschirmt | 600 m |
| Lastnennspannung | – |
| Stromaufnahme aus Lastspannung L+ (ohne Last) | – |
| Nennwert | DC 20,4…28,8 V |
| Eingangsspannung für Signal “0” | DC 0…5 V |
| Eingangsspannung für Signal “1” | DC 15…28,8 V |
| Eingangsspannung Hysterese | – |
| Signallogik Eingang | P-lesend |
| Frequenzbereich | – |
| Eingangswiderstand | – |
| Eingangskapazität | – |
| Eingangsstrom für Signal “1” | 3 mA |
| Anschluss von 2-Draht-BERO möglich |  |
| max. zulässiger BERO-Ruhestrom | 0,5 mA |
| Eingangsverzögerung von “0” nach “1” | 3 ms |
| Eingangsverzögerung von “1” nach “0” | 3 ms |
| Anzahl gleichzeitig nutzbarer Eingänge waagrechter Aufbau | 8 |
| Anzahl gleichzeitig nutzbarer Eingänge senkrechter Aufbau | 8 |
| Eingangskennlinie | IEC 61131-2, Typ 1 |
| Eingangsdatengröße | 8 Bit |
Status, Alarm, Diagnosen |
|
| Statusanzeige | grüne LED pro Kanal |
| Alarme | nein |
| Prozessalarm | nein |
| Diagnosealarm | nein |
| Diagnosefunktion | nein |
| Diagnoseinformation auslesbar | keine |
| Modulstatus | grüne LED |
| Modulfehleranzeige | rote LED |
| Kanalfehleranzeige | keine |
Potenzialtrennung |
|
| zwischen den Kanälen | – |
| zwischen den Kanälen in Gruppen zu | – |
| zwischen Kanälen und Rückwandbus | |
| Isolierung geprüft mit | DC 500 V |
Safety |
|
| Safety Protokoll | – |
| Sicherheitsanforderungen | – |
| Sichere Teilnehmeradresse | – |
| Watchdog-Zeit | – |
| Zweikanaligkeit | – |
| Testpulsausgänge | – |
Datengrößen |
|
| Eingangsbytes | 1 |
| Ausgangsbytes | 0 |
| Parameterbytes | 0 |
| Diagnosebytes | 0 |
Gehäuse |
|
| Material | PPE / PPE GF10 |
| Befestigung | Profilschiene 35mm |
Mechanische Daten |
|
| Abmessungen (BxHxT) | 12,9 mm x 109 mm x 76,5 mm |
| Gewicht Netto | 57 g |
| Gewicht inklusive Zubehör | 57 g |
| Gewicht Brutto | 71 g |
Umgebungsbedingungen |
|
| Betriebstemperatur | 0 °C bis 60 °C |
| Lagertemperatur | -25 °C bis 70 °C |
Zertifizierungen |
|
| Zertifizierung nach UL | ja |
| Zertifizierung nach KC | ja |
