Beschreibung
| Artikelnr. | 022-1BF00 |

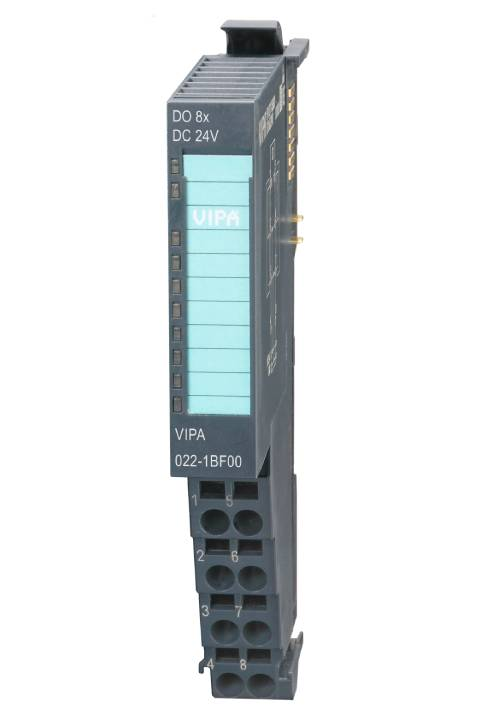

| Bezeichnung | SM 022 – Digitale Ausgabe |
| Modulkennung | 0106 AFC8 |
Allgemeine Informationen |
|
| Hinweis | – |
| Features | 8x DO DC 24 V 0,5 A |
Stromaufnahme/Verlustleistung |
|
| Stromaufnahme aus Rückwandbus | 80 mA |
| Verlustleistung | 0,7 W |
Technische Daten digitale Ausgänge |
|
| Anzahl Ausgänge | 8 |
| Leitungslänge geschirmt | 1000 m |
| Leitungslänge ungeschirmt | 600 m |
| Lastnennspannung | DC 20,4…28,8 V |
| Stromaufnahme aus Lastspannung L+ (ohne Last) | 15 mA |
| Summenstrom je Gruppe, waagrechter Aufbau, 40°C | 4 A |
| Summenstrom je Gruppe, waagrechter Aufbau, 60°C | 4 A |
| Summenstrom je Gruppe, senkrechter Aufbau | 4 A |
| Ausgangsstrom bei “1”-Signal, Nennwert | 0,5 A |
| Signallogik Ausgang | P-schaltend |
| Ausgangsverzögerung von “0” nach “1” | 30 µs |
| Ausgangsverzögerung von “1” nach “0” | 175 µs |
| Mindestlaststrom | – |
| Lampenlast | 10 W |
| Parallelschalten von Ausgängen zur redundanten Ansteuerung | nicht möglich |
| Parallelschalten von Ausgängen zur Leistungserhöhung | nicht möglich |
| Ansteuern eines Digitaleingangs |  |
| Schaltfrequenz bei ohmscher Last | max. 1000 Hz |
| Schaltfrequenz bei induktiver Last | max. 0,5 Hz |
| Schaltfrequenz bei Lampenlast | max. 10 Hz |
| Begrenzung (intern) der induktiven Abschaltspannung | L+ (-45 V) |
| Kurzschlussschutz des Ausgangs | ja, elektronisch |
| Ansprechschwelle des Schutzes | 1 A |
| Anzahl Schaltspiele der Relaisausgänge | – |
| Schaltvermögen der Relaiskontakte | – |
| Ausgangsdatengröße | 8 Bit |
Status, Alarm, Diagnosen |
|
| Statusanzeige | grüne LED pro Kanal |
| Alarme | nein |
| Prozessalarm | nein |
| Diagnosealarm | nein |
| Diagnosefunktion | nein |
| Diagnoseinformation auslesbar | keine |
| Versorgungsspannungsanzeige | grüne LED |
| Sammelfehleranzeige | rote LED |
| Kanalfehleranzeige | keine |
Potenzialtrennung |
|
| zwischen den Kanälen | – |
| zwischen den Kanälen in Gruppen zu | – |
| zwischen Kanälen und Rückwandbus | |
| Isolierung geprüft mit | DC 500 V |
PWM Daten |
|
| PWM Kanäle | – |
| PWM-Zeitbasis | – |
| Periodendauer | – |
| minimale Pulsbreite | – |
| Ausgangstyp | – |
Safety |
|
| Safety Protokoll | – |
| Sicherheitsanforderungen | – |
| Sichere Teilnehmeradresse | – |
| Watchdog-Zeit | – |
| Zweikanaligkeit | – |
| Testpulslänge | – |
| Drahtbruchüberwachung | – |
Datengrößen |
|
| Eingangsbytes | 0 |
| Ausgangsbytes | 1 |
| Parameterbytes | 0 |
| Diagnosebytes | 0 |
Gehäuse |
|
| Material | PPE / PPE GF10 |
| Befestigung | Profilschiene 35mm |
Mechanische Daten |
|
| Abmessungen (BxHxT) | 12,9 mm x 109 mm x 76,5 mm |
| Gewicht Netto | 58 g |
| Gewicht inklusive Zubehör | 58 g |
| Gewicht Brutto | 73 g |
Umgebungsbedingungen |
|
| Betriebstemperatur | 0 °C bis 60 °C |
| Lagertemperatur | -25 °C bis 70 °C |
Zertifizierungen |
|
| Zertifizierung nach UL | ja |
| Zertifizierung nach KC | ja |
